Sensor de Temperatura MCP9800A con Bus Serial I2C

El MCP9800 es un sensor digital de temperatura que puede leer temperaturas desde -55°C hasta +125°C. El dato de la temperatura es medido desde un sensor integrado de temperatura y convertido a una palabra digital de 9 a 12 bits seleccionable por el usuario, mediante un convertidor ADC Sigma Delta. EL MCP9800 notifica al controlador maestro cuando la temperatura ambiente ha excedido un límite pre programado. La señal ALERT es programable como un simple termostato por comparador, o como una señal de interrupción. La comunicación con el sensor se realiza mediante un bus serial de dos líneas con protocoloes industriales estándar. Esto permite la lectura de la temperatura actual, la programación del SET point (límite) y la histiéresis, así como la configuración del dispositivo. Tamaño físico pequeño, bajo costo y de fácil uso, hacen al MCP9800 ideal para la implementación de variadas y sofisticadas aplicaciones de manejo de temperatura.

Características:

• Exactitud Típica (°):     0.5
• Entarda máxima/ Fuente de Corriente (µA):     400
• Exactitud Máxima @ 25° (°) :    1
• Rango de Temperatura (°C):     -55 to +125
• Rango de Voltaje de Operación (V):    +2.7 to +5.5
• Descricpción del Dispositivo:     Sensor de Temperatura de Salida Serial

Características Adicionales:

• Interfaz de 2 hilos compatible con I²C™/SMBus
• Resolución de bits seleccionable por el usuario de 9- a 12-Bit
• Exactitud de ±1°C de -10°C a +85°C
• Exactitud de ±2°C de +85°C a +125°C
• Baja corriente de operación: 220 µA (tipico)
• Modo Apagado: 1 µA (max)
• Medición One-Shot para ahorro de energía.

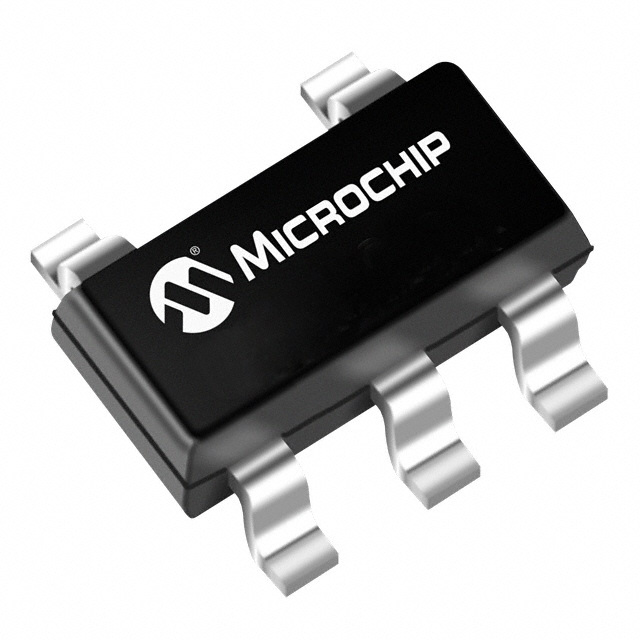

• Empaque pequeño SOT-23

Hoja de Datos: MCP9800/1/2/3 Data Sheet
