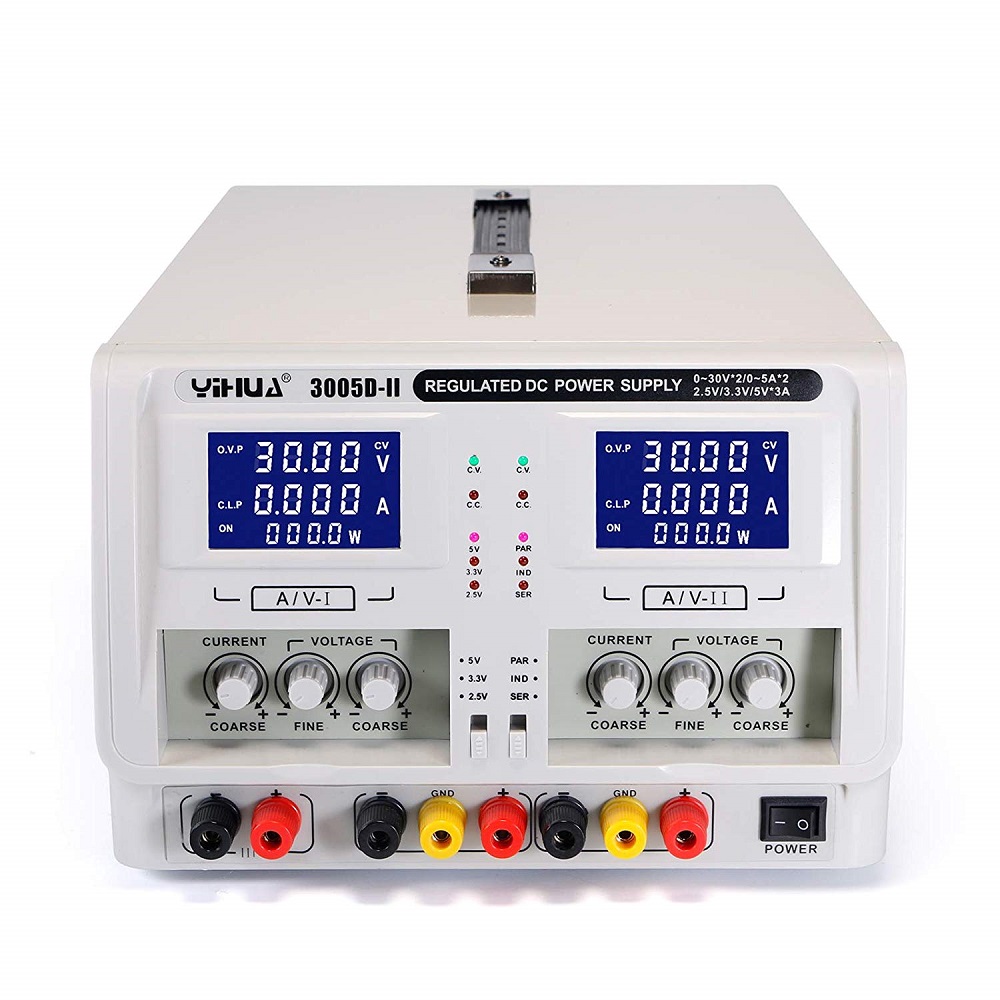

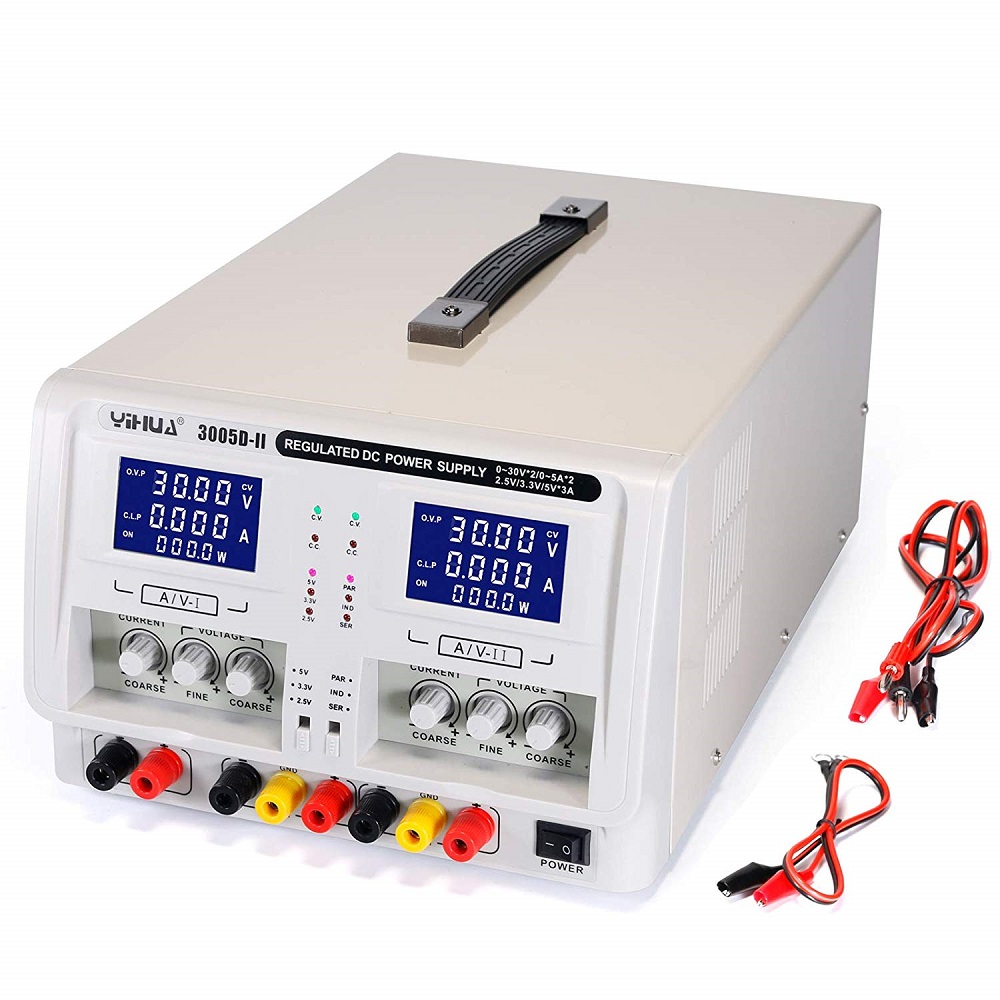

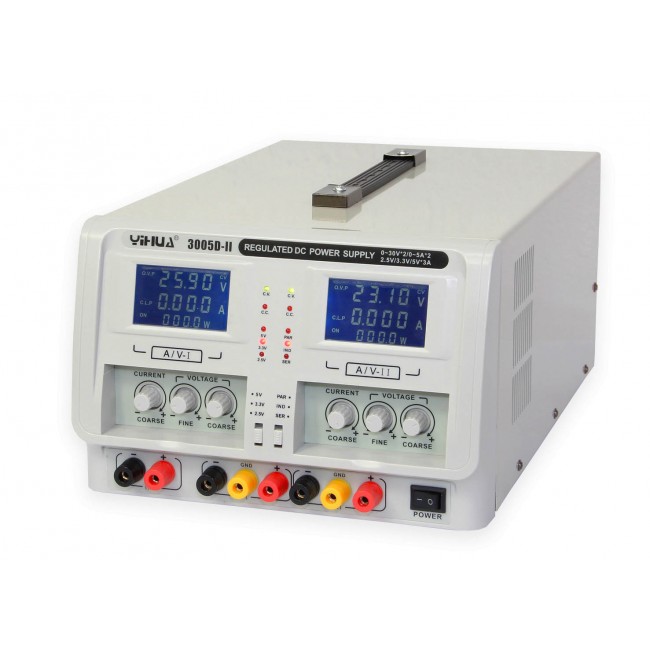

Fuente de Voltaje Ajustable de Doble Canal 30V, 5A YIHUA 3005D-II

1. La fuente de alimentación 3005D-II es una fuente de alimentación DC de doble canal con corriente y voltaje continuamente ajustables, una pantalla retroiluminada con LED pantalla grande y perillas integradas para ayudar a los operadores a eliminar los peligros ocultos que resultan de un ajuste defectuoso. Las operaciones independientes del canal II cuentan con seguimiento automático en serie o en paralelo. La tercera salida fija presenta una selección entre 2.5 V, 3.3 V y 5 V. Con una apariencia impresionante y un rendimiento sobresaliente, la máquina es adecuada para el desarrollo de productos tecnológicos y su uso en laboratorios, aulas y líneas de producción electrónica.
2. Modo de operación independiente, significa que la máquina tiene 2 grupos 30V 5A voltaje y corriente de salida.
3. Modo de seguimiento en serie, significa que la tensión de salida máxima de la máquina es de 60V y la corriente de salida máxima de 5A.
4. Modo de seguimiento paralelo, significa que el valor máximo del voltaje de salida es 30V y la corriente de salida de 10A.
5. El dispositivo tiene una salida fija, el modo "SER", puede establecer una salida fija (el valor de la salida fija de voltaje es de 2.5 V, 3.3 V, 5 V)
6. Cuenta con 3 valores de voltaje y corriente de salida positivos y negativos. Las 3 salidas pueden funcionar simultáneamente.
7. Pantalla de 4 dígitos para una visualización precisa de los valores actuales, especifica el valor mA, la máquina está construida con la fabricación de SMT de última tecnología.

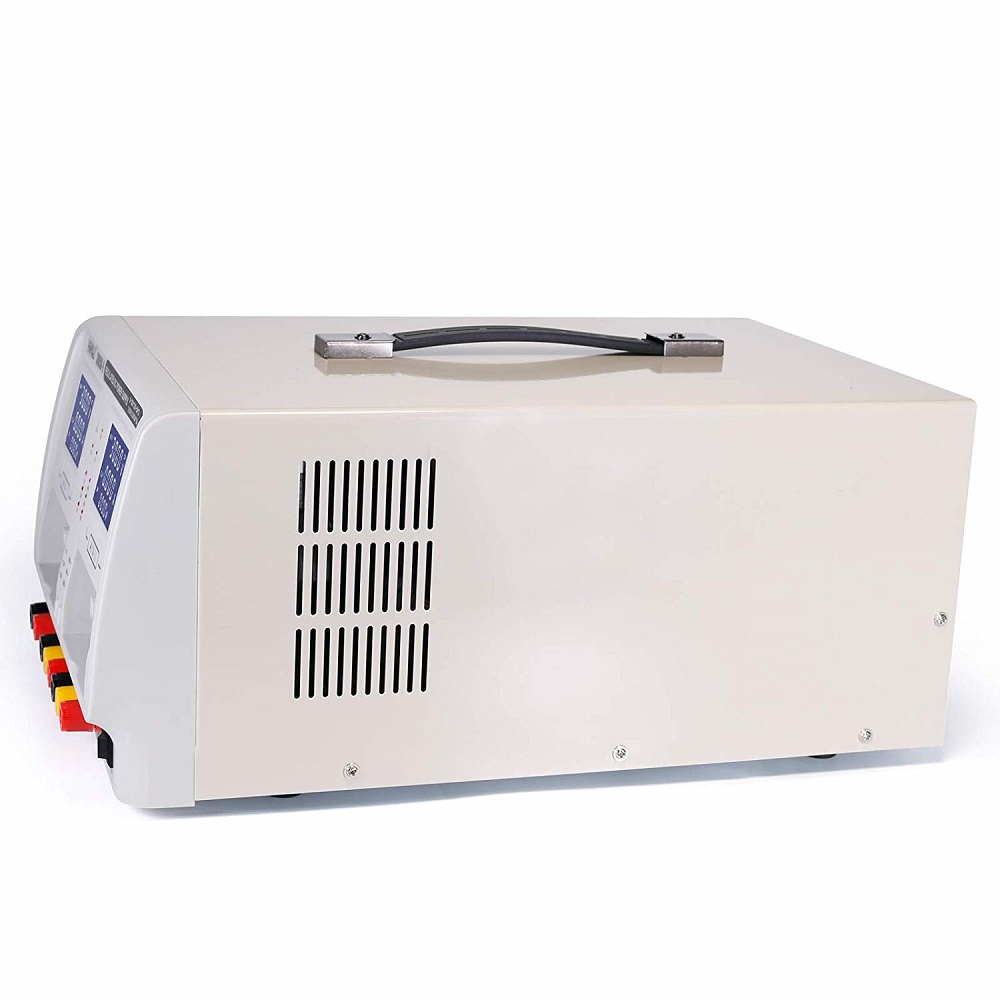

8. El transformador interior es de cobre y el interior tiene ventilador, cuando la temperatura de trabajo de la máquina supera los 45 grados, el ventilador funcionará, es bueno para calentamiento  de laradiación, puede prolongar la vida útil de la máquina.

Parámetros

Modo de canal I, II Independientes

• Voltaje de salida: Continuamente ajustable entre 0 - 30 V
• Corriente de salida: continuamente ajustable entre 0 - 5 A
• Efecto de potencia: CV≤0.01% + 1 mV CC≤0.2% + 1 mA
• Efecto de carga:
• CV≤0.01% + 5 mV (I ≤ 3 A)
• CC≤0.2% + 5 mA (I ≤3 A)
• CV≤0.01% + 7 mV (I > 3 A)
• CC≤0.2% + 10 mA (I > 3 A)
• Ruido de Ondulación:
• (5 Hz - 1 MHz)
• CV ≤ 0.5 mVrms (I ≤ 3 A) CC ≤ 3 mArms (I ≤ 3 A)
• CV ≤ 1 mVrms (I > 3 A) CC ≤ 5 mArms (I > 3 A)
• Precisión de voltaje: ± 0.5% rdg + 2 caracteres
• Precisión actual: ± 0.5% rdg + 2 caracteres
• Resolución de pantalla: ± 0.5% rdg + 2 caracteres

Características de salida del canal III

• Voltaje de salida nominal: 2.5 V/ 3.3 V/ 5 V ± 0.1
• Corriente de salida nominal: 3 A
• Efecto de potencia: ≤1 mV
• Efecto de carga: ≤10 mV
• Ruido de Ondulación:
• (5 Hz - 1 MHz)
• ≤1 mVrms

Características de seguimiento

Características operativas en serie

• Efecto de potencia: ≤ 1 mV
• Efecto de carga: ≤ 30 mV
• Ruido de Ondulación:
• (5Hz-1MHz)
• ≤1mVrms

Características que operan en paralelo

• Efecto de potencia: ≤ 1 mV
• Efecto de carga: ≤ 20 mV
• Ruido de ondulación
• (5Hz-1MHz)
• CV≤0.5mVrms (I≤6A) CV≤1mVrms (I> 6A)

Requerimientos de seguridad

• Prueba de alta presión: Corriente de fuga ≤ 1 mA (Condición de prueba: entrada a tierra de 1700 VCA / 2S)
• Prueba de aislamiento: Resistencia de aislamiento ≥100MΩ (Condición de prueba: entrada a tierra de 500VDC / 5S)

Condiciones nominales de operación y dimensiones

• Voltaje de alimentación: 220 V ± 10% 50 Hz (110 V ± 10% 60 Hz si es necesario)
• Condiciones de funcionamiento: Temperatura 0 ºC ~ 40 ºC Humedad relativa <80%
• Condiciones de almacenamiento: Temperatura -20 ºC ~ 80 ºC Humedad relativa <80%
• Método de funcionamiento: CV/CC
• Métodos de protección: protección limitadora de corriente, protección contra cortocircuitos, protección contra sobrecalentamiento
• Método de enfriamiento: aire fresco
• Dimensiones: L 370 × W 250 × H 160 mm.
• Potencia nominal de salida: 15 W
