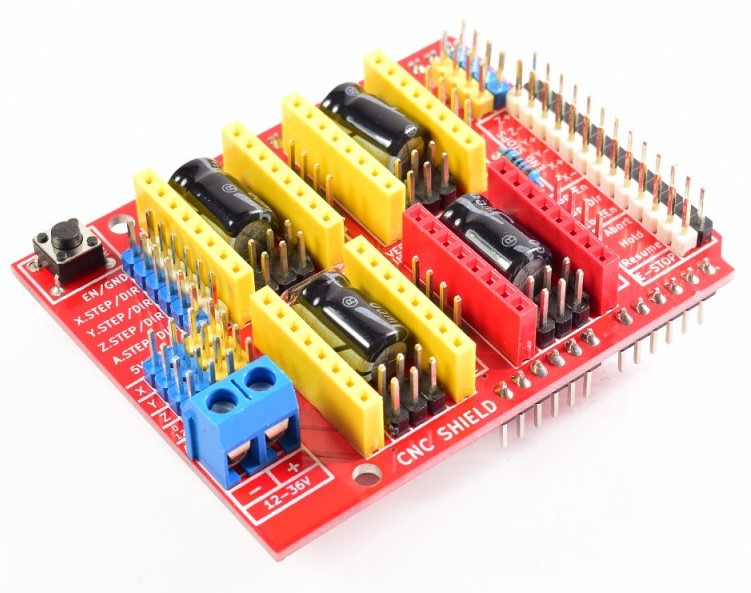

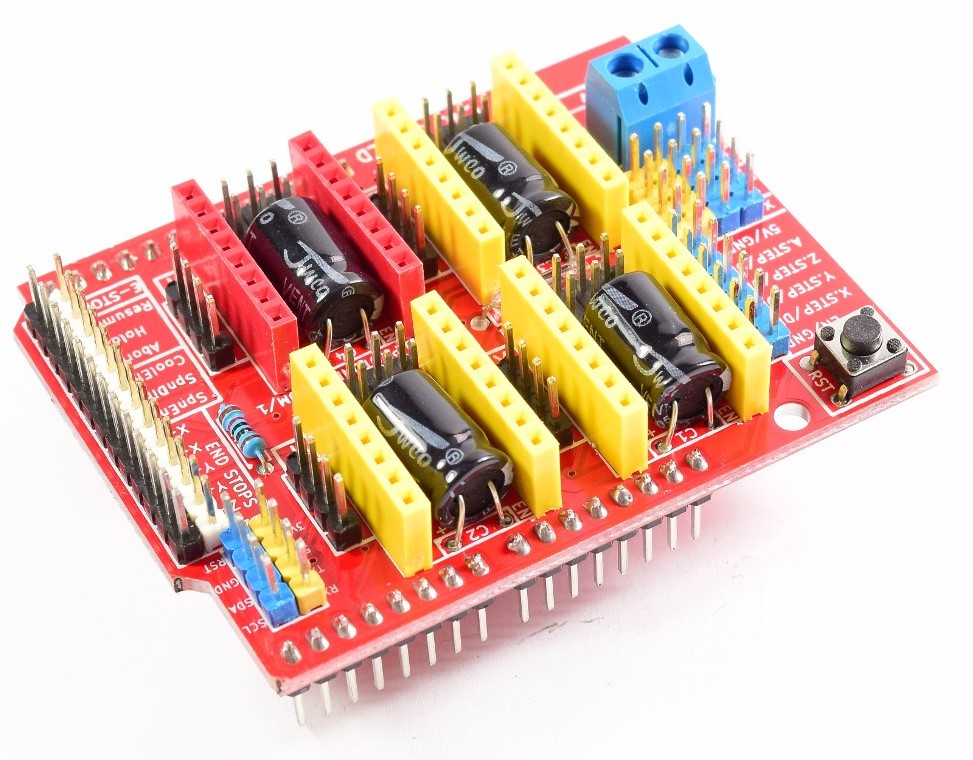

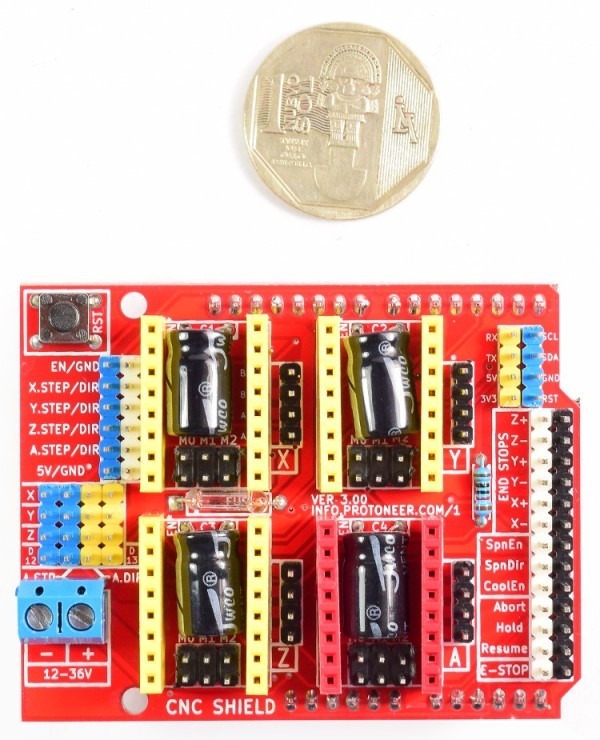

Arduino Shield CNC V3

El Arduino CNC Shield hace que sea fácil poner en marcha sus proyectos de CNC en unas pocas horas.

CNC Shield V3.0 se puede utilizar como placa de expansión para unidad de grabado, impresora 3D y otros dispositivos. Hay 4 ranuras en el tablero para módulos de motor paso a paso, puede manejar 4 motores paso a paso, y cada motor paso a paso solo necesita dos puertos I/O, es decir, 6 puertos I/O pueden administrar tres motores paso a paso, es muy conveniente de usar. Después de insertar el CNC Shield en el Arduino UNO e instalar el firmware de GRBL, puede rápidamente hacer bricolaje de una máquina de grabado CNC.

Características

• Compatible con GRBL 0.9. (Firmware de fuente abierta que se ejecuta en un Arduino UNO que convierte los comandos de código G en señales de pasos)
• Soporte de 4 ejes (X, Y, Z, A-Puede duplicar X, Y, Z o hacer un 4 ° eje completo con firmware personalizado usando los pines D12 y D13)
• 2xparadas finales para cada eje (6 en total)
• Refrigerante habilitado
• Utiliza controladores paso a paso compatibles con Pololu A4988 extraíbles. (A4988, DRV8825 y otros)
• Puentes para establecer el Micro-Stepping para los controladores paso a paso. (Algunos controladores como el DRV8825 pueden hacer hasta 1/32 micro pasos)
• Los motores Stepper se pueden conectar con conectores molex de 4 clavijas o soldados en su lugar.
• Funciona con 12-36V DC. (Por el momento, solo los controladores Pololu DRV8825 pueden manejar hasta 36 V, así que tenga en cuenta el voltaje de funcionamiento cuando se enciende la placa).
