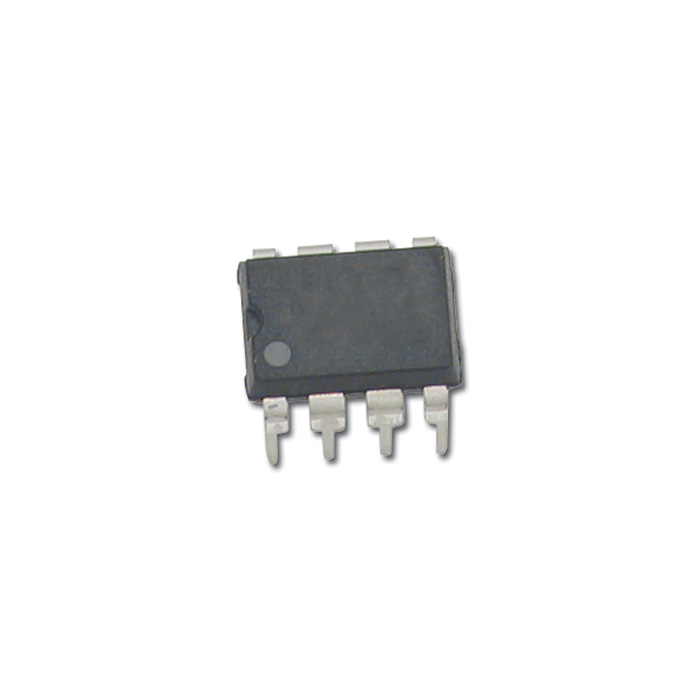

Reloj de Tiempo Real DS1302

El chip DS1302 contiene un reloj/calendario de tiempo real y 31 bytes de RAM estática. Se comunica con un microprocesador mediante una interfaz serial simple.

Solamente se requieren 3 alambres para comunicarse con el reloj y la RAM: CE (chip enable), I/O (data line) y SCLK (serial clock). Los datos pueden ser transferidosdesde y hacia el reloj/RAM 1byte a la vez o 31 bytes de una sola vez. El DS1302 está diseñado para operar con muy baja potencia y retiene los datos y la información del reloj con menos de 1 µW.

Para su funcionmiento se necesita un cristal de 32.768 kHz con capacitancia de carga de 6 pF (vendido por separado).

Características:

• Cuenta segundos, minutos, horas, mes, día de la semana y año
• Año bisiesto válido hasta el 2100
• Soporta modo de 24 o 12 horas con indicador AM/PM
• RAM estática de 31 bytes
• Empaque: 8-pin DIP

Especificaciones Clave:

• Requerimiento de potencia: 2 a 5 VDC; menos de ~300 nA
• Communicación: TTL compatible serial sincrónico de 3 líneas
• Temperatura de Operación: -32° a +185° F (-0° a + 70° C)
• Dimensiones: 0.4 x .025 in (10 x 6.4 mm)

Descargas y recursos:
Using the DS1302 Timekeeping Chip (.pdf)
Dallas Semiconductor 1302 Datasheet (.pdf)
